羅茨鼓風機轉子的工作過程

   羅茨式鼓風機可分為立式（A型），臥式（B型）、水冷、風冷等型式。它的兩個轉子，有兩瓣式(8字型)和三瓣式兩種。轉子的外型線有漸開線、擺線和包絡線三種。但是—般羅茨鼓風機多為兩瓣型轉子，外輪廓線多為漸開線。

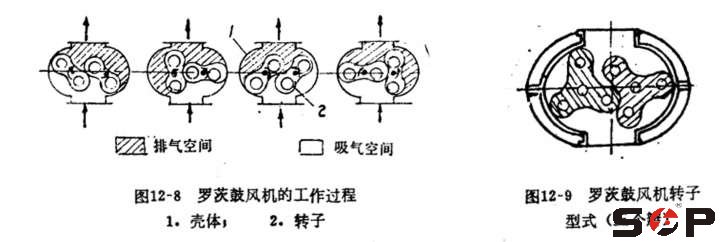

    圖12-8（二葉羅茨鼓風機）和12-9（三葉羅茨鼓風機）為羅茨鼓風機的工作過程和轉子為三瓣式的形式。







    在圖中右邊的轉子轉到垂直位置時，就將一部分空氣密閉在轉子與機殼所形成的空間中（圖中的陰影部分）。當右面的轉子繼續(xù)按順時針方向旋轉時，就將這一部分空氣擠向出風口，一個轉子旋轉一周能排擠出兩倍陰影部分體積的空氣，故主動軸每轉一周，兩個轉子就排出4倍的陰影部分體積的空氣，因為只要轉子轉動就有空氣排出，因此也把羅茨鼓風機叫做容式鼓風機。
